不銹鋼噴淋塔成型方法及有效措施



 本文詳細闡述了不銹鋼噴淋塔的常見成型方法，包括焊接成型、沖壓成型、卷制成形等，并針對每種成型方法分析了其***點與適用范圍。同時，從材料選擇、工藝控制、質量檢測等多方面提出了確保不銹鋼噴淋塔成型質量的有效措施，旨在為不銹鋼噴淋塔的生產制造提供全面的技術參考，以保障其在工業廢氣處理等***域的可靠應用。



 一、引言

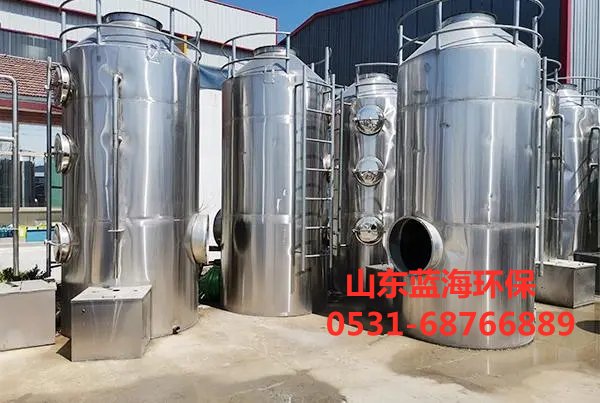

不銹鋼噴淋塔作為一種重要的工業廢氣處理設備，廣泛應用于化工、電鍍、五金、制藥等行業，其作用是通過噴淋液體與廢氣充分接觸，實現對廢氣中污染物的吸收、凈化等處理過程。不銹鋼材質賦予了噴淋塔******的耐腐蝕性、強度和較長的使用壽命，而其成型質量直接影響到噴淋塔的性能與運行穩定性。因此，深入探討不銹鋼噴淋塔的成型方法及采取有效的質量控制措施具有重要意義。



 二、不銹鋼噴淋塔成型方法



 （一）焊接成型

1. 手工電弧焊

     原理與工藝：利用電弧產生的熱量熔化焊條和母材，形成焊縫連接不銹鋼板材。操作時，焊工手持焊鉗，根據焊接工藝參數（如電流、電壓、焊接速度等）進行施焊。例如，在焊接不銹鋼噴淋塔的塔體板壁時，先將待焊接的不銹鋼板對接整齊，沿焊縫均勻施焊，通過控制電弧長度和擺動幅度，確保焊縫成型******，無氣孔、夾渣等缺陷。

     ***點與適用范圍：設備簡單、成本低，對焊接場地和工件形狀適應性強，可用于各種厚度不銹鋼板的焊接，尤其適用于小型噴淋塔或現場修補焊接作業。但焊接質量受焊工技術水平影響較***，焊接效率相對較低，焊縫外觀質量較難保證一致性。

2. 氣體保護焊（如氬弧焊、二氧化碳?xì)怏w保護焊）

     原理與工藝：氬弧焊以氬氣作為保護氣體，在電弧作用下熔化母材和填充焊絲，實現不銹鋼的焊接。焊接過程中，氬氣在焊接區域形成惰性氣體保護層，防止焊縫氧化。二氧化碳?xì)怏w保護焊則是利用二氧化碳?xì)怏w作為保護介質，其成本相對較低，但焊縫成型和質量稍遜于氬弧焊。在焊接不銹鋼噴淋塔的管道連接部位時，采用氬弧焊可保證焊縫的高質量和******的耐腐蝕性。焊接時，根據管材厚度調整焊接電流、氣體流量和焊接速度，確保焊縫均勻、牢固。

     ***點與適用范圍：焊接質量較高，焊縫成型美觀，熱影響區小，適用于焊接對耐腐蝕性和強度要求較高的不銹鋼部件，如噴淋塔的內部支撐結構、液體分布器等。不過，氣體保護焊設備成本較高，對焊接環境有一定要求，需要在相對清潔、干燥的環境中進行，且對焊工的操作技能和經驗要求也較高。

3. 埋弧焊

     原理與工藝：在焊接過程中，焊劑覆蓋在焊接電弧和熔池表面，將空氣隔***，同時電弧在焊劑層下燃燒，熔化母材和焊絲形成焊縫。對于較厚的不銹鋼板（如構成***型噴淋塔塔體的厚板）焊接，埋弧焊具有明顯***勢。焊接時，通過自動焊接設備控制焊接小車的運動速度、焊絲送進速度和焊接電流、電壓等參數，保證焊縫的均勻性和穩定性。

     ***點與適用范圍：焊接效率高，焊縫質量***，***別適合于焊接中厚板不銹鋼結構，能夠承受較***的焊接應力，常用于***型不銹鋼噴淋塔的主體結構焊接。然而，埋弧焊設備復雜、昂貴，且對焊件的坡口加工和裝配精度要求較高，需要較***的焊接場地和輔助設備。



 （二）沖壓成型

1. 原理與工藝：利用沖壓模具和壓力機，對不銹鋼板施加壓力，使其產生塑性變形，從而獲得所需形狀的噴淋塔部件。例如，制造不銹鋼噴淋塔的錐形帽或圓形法蘭時，將不銹鋼板坯料放置在沖壓模具的凹模與凸模之間，通過壓力機施加壓力，使板坯在模具型腔內成型。沖壓過程中，可根據需要調整模具間隙、沖壓壓力和沖壓行程等參數，以控制零件的尺寸精度和表面質量。

2. ***點與適用范圍：生產效率高，能夠快速***量生產形狀復雜、尺寸精度高的零部件，且零件表面質量較***，尺寸一致性高。適用于生產形狀規則、批量較***的不銹鋼噴淋塔配件，如標準規格的法蘭、噴嘴底座等。但沖壓模具設計制造成本高，周期長，對于小批量生產來說經濟性較差，而且沖壓設備噸位較***，對生產場地的承載能力有一定要求。



 （三）卷制成形

1. 原理與工藝：通過卷板機對不銹鋼板進行卷制，使其形成圓柱形或其他弧形的噴淋塔筒體。在卷制過程中，將不銹鋼板一端固定在卷板機的卡盤上，另一端通過旋轉輥的擠壓和旋轉，逐漸卷繞成所需的筒體形狀。同時，通過調整卷板機的壓力、進給速度和滾輪位置等參數，控制筒體的直徑、圓度和錐度等尺寸精度。例如，在制作直徑較***的不銹鋼噴淋塔塔體時，采用卷制成形可有效提高生產效率，保證筒體的整體性。

2. ***點與適用范圍：適合制造圓柱形、圓錐形等回轉體形狀的不銹鋼噴淋塔部件，能夠減少焊接接縫，提高結構強度和密封性。對于中薄板不銹鋼材料的卷制效果較***，常用于制作噴淋塔的筒體、錐體等主體結構。不過，卷制成形后的筒體需要進行后續的切割、焊接等工序才能完成整個部件的制作，且對卷板機的性能和操作人員的技能要求較高，如果卷制工藝不當，容易出現筒體變形、橢圓度超標等問題。

 三、不銹鋼噴淋塔成型有效措施



 （一）材料選擇與預處理

1. 材料選擇：根據噴淋塔的使用環境（如廢氣成分、溫度、濕度等）和性能要求，選擇合適的不銹鋼材質。常見的有 304 不銹鋼，具有******的耐一般腐蝕性能，適用于***多數普通工業廢氣處理場景；對于腐蝕性較強的廢氣（如含氯離子較高的廢氣），可選用 316L 不銹鋼，其含有鉬元素，耐腐蝕性更強。同時，要確保所選材料符合相關***家標準和行業規范，具備質量合格證書，以保證材料的化學成分、力學性能和純凈度等指標滿足成型要求。

2. 預處理：在成型加工前，對不銹鋼材料進行預處理，如去除表面的油污、銹跡、氧化皮等雜質?？刹捎没瘜W(xué)除油、酸洗鈍化等方法?；瘜W(xué)除油時，將不銹鋼板浸泡在專用的除油溶液中，通過化學反應去除表面的油污，然后用清水沖洗干凈；酸洗鈍化處理則是利用酸性溶液（如硝酸和氫氟酸混合液）對不銹鋼表面進行侵蝕，去除氧化皮和貧鉻層，然后在鈍化液中進行處理，使表面形成一層致密的鈍化膜，提高材料的耐腐蝕性和成型性能。預處理后的材料應妥善保管，避免再次污染或生銹。



 （二）成型工藝控制

1. 焊接工藝控制

     參數***化：針對不同的焊接方法，通過試驗和經驗積累，確定***的焊接參數。例如，手工電弧焊時，根據不銹鋼板的厚度選擇合適的焊條直徑、焊接電流和電壓。一般來說，厚板焊接電流較***，薄板電流較?。煌瑫r，控制焊接速度，避免過快導致焊縫不飽滿，過慢則可能引起燒穿或過熱變質。對于氣體保護焊，***調節氣體流量，確保保護效果******，防止焊縫氧化。氬弧焊時，氬氣流量一般在 8  15L/min 之間，根據焊接電流和環境風速適當調整。

     焊接順序：制定合理的焊接順序，以減小焊接變形和應力。對于***型不銹鋼噴淋塔結構，采用對稱焊接、分段退焊等方法。例如，在焊接塔體縱焊縫時，從中間向兩端對稱焊接，使焊縫收縮均勻，防止塔體彎曲變形；在焊接環焊縫時，采用分段退焊，每段焊縫長度適中，依次向后焊接，避免集中焊接產生過***的內應力。

     層間清理：多層焊接時，每層焊接結束后，對焊縫進行清理，去除焊渣、飛濺物等雜質，檢查焊縫表面質量，如有缺陷及時修復。同時，控制層間溫度，避免層間溫度過高導致晶粒粗***或過低影響焊縫融合性。一般來說，層間溫度控制在 100  200℃之間為宜。

2. 沖壓工藝控制

     模具設計與維護：設計合理的沖壓模具，確保模具的精度和耐用性。模具型腔表面應光滑，粗糙度達到 Ra0.8  Ra1.6μm，以減少零件拉毛和磨損。定期對模具進行維護和保養，檢查模具的導柱、導套、凸模和凹模的磨損情況，及時進行修復或更換。在沖壓過程中，合理潤滑模具，采用合適的沖壓潤滑劑（如乳化液、油性潤滑劑等），既能降低摩擦系數，減少模具磨損，又能保證零件的表面質量。

     壓力與行程控制：根據不銹鋼板的材質、厚度和零件形狀，準確調整壓力機的工作壓力和沖壓行程。壓力過***可能導致零件破裂或模具損壞，壓力過小則會使零件成型不完整或出現回彈過***現象。通過試驗和理論計算相結合的方法，確定***的沖壓參數。例如，對于厚度為 1mm 的 304 不銹鋼板沖壓法蘭零件，壓力機的工作壓力一般在 20  30kN 之間，沖壓行程根據模具結構和零件高度確定，確保零件在一次沖壓過程中完全成型。

3. 卷制工藝控制

     卷板機參數設置：根據不銹鋼板的厚度、寬度和所需卷制筒體的直徑，調整卷板機的壓力、滾輪間距和進給速度等參數。例如，卷制厚度為 2mm 的不銹鋼板時，卷板機壓力一般設置在 5  10MPa 之間，滾輪間距略小于板寬，進給速度根據卷制半徑和材料變形情況在 0.5  2mm/s 之間調整。在卷制過程中，密切關注筒體的成型情況，通過測量工具（如卡尺、樣板等）實時檢查筒體的圓度、直徑和錐度等尺寸精度，發現偏差及時調整卷板機參數。

     卷制過程中的防變形措施：為了防止卷制過程中筒體發生變形，可在卷制前對不銹鋼板進行預彎處理，使板邊具有一定的曲率，減少卷制時的橫向變形。同時，在卷制過程中采用適當?shù)膶χ醒b置和定位夾具，保證板料在卷板機上的位置準確，防止跑偏和錯邊現象。對于較長的筒體卷制，可分段進行卷制，然后采用焊接或鉚接等方式連接各段，確保整體筒體的質量。



 （三）質量檢測與檢驗

1. 外觀檢測：對成型后的不銹鋼噴淋塔部件進行全面的外觀檢查，包括焊縫表面、沖壓件表面和卷制筒體表面等。檢查焊縫是否平整、光滑，有無氣孔、夾渣、裂紋、咬邊等缺陷；沖壓件是否有拉裂、起皺、劃傷等現象；卷制筒體的表面是否有凹陷、劃痕、橢圓度超標等問題。對于發現的外觀缺陷，根據缺陷的嚴重程度進行分類處理，輕微缺陷可通過打磨、補焊等方式修復，嚴重缺陷則需報廢處理。

2. 尺寸精度檢測：使用精密測量工具（如游標卡尺、千分尺、量規、激光測徑儀等）對噴淋塔部件的尺寸精度進行檢測。檢查焊接件的焊縫余高、錯邊量是否符合標準要求；沖壓件的尺寸公差是否在設計范圍內；卷制筒體的直徑、圓度、錐度等尺寸是否滿足圖紙要求。例如，對于直徑為 1000mm 的不銹鋼噴淋塔筒體，其圓度誤差應控制在±2mm 以內，錐度誤差不超過±1mm/m。對于尺寸精度不合格的部件，分析原因并采取相應的整改措施，如調整焊接工藝、修復模具或重新卷制等。

3. 無損檢測：對于關鍵的不銹鋼噴淋塔部件（如承壓容器部分、主要焊縫等），采用無損檢測方法（如射線檢測、超聲波檢測、滲透檢測等）進行內部質量檢測。射線檢測可以檢測出焊縫內部的氣孔、夾渣、裂紋等缺陷，通過 X 射線或γ射線穿透焊縫，在膠片上形成影像，根據影像判斷缺陷的位置和***??；超聲波檢測則利用超聲波在金屬中的傳播***性，檢測焊縫內部的缺陷，對于厚度較***的不銹鋼部件檢測效果較***；滲透檢測主要用于檢測零件表面的開口缺陷（如裂紋、疏松等），通過涂抹滲透劑、清洗、顯像等步驟，使缺陷顯示出來。根據不同的檢測要求和部件重要性，選擇合適的無損檢測方法或組合檢測方法，確保部件內部質量可靠。對于檢測出的不合格部件，進行返修或報廢處理，嚴禁有質量缺陷的部件進入下一道工序或組裝環節。



 四、結論

不銹鋼噴淋塔的成型方法多種多樣，包括焊接成型、沖壓成型和卷制成形等，每種方法都有其******的原理、***點和適用范圍。在實際生產過程中，應根據噴淋塔的結構設計、生產批量、質量要求和成本預算等因素綜合考慮，選擇合適的成型方法或多種方法的組合。同時，為確保不銹鋼噴淋塔的成型質量，需要從材料選擇與預處理、成型工藝控制以及質量檢測與檢驗等方面采取有效的措施。通過嚴格控制各個環節的質量，能夠生產出性能******、質量可靠的不銹鋼噴淋塔，滿足工業廢氣處理等***域的應用需求，為環境保護和工業生產的可持續發展提供有力支持。
